Учебная лабораторная установка «Определение коэффициента трения движения и покоя»

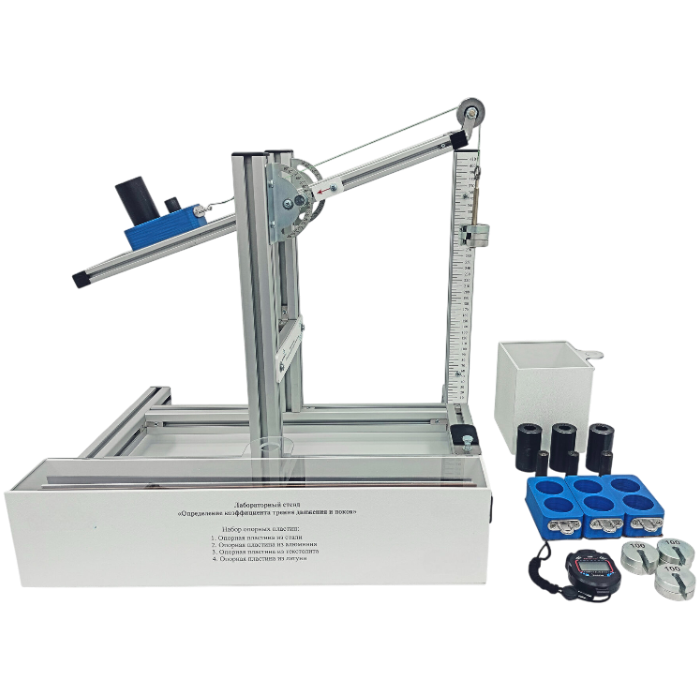

Лабораторный стенд «Определение коэффициентов трения скольжения и покоя» предназначен для определения коэффициентов трения скольжения и покоя при различных сочетаниях материалов соприкасающихся тел.

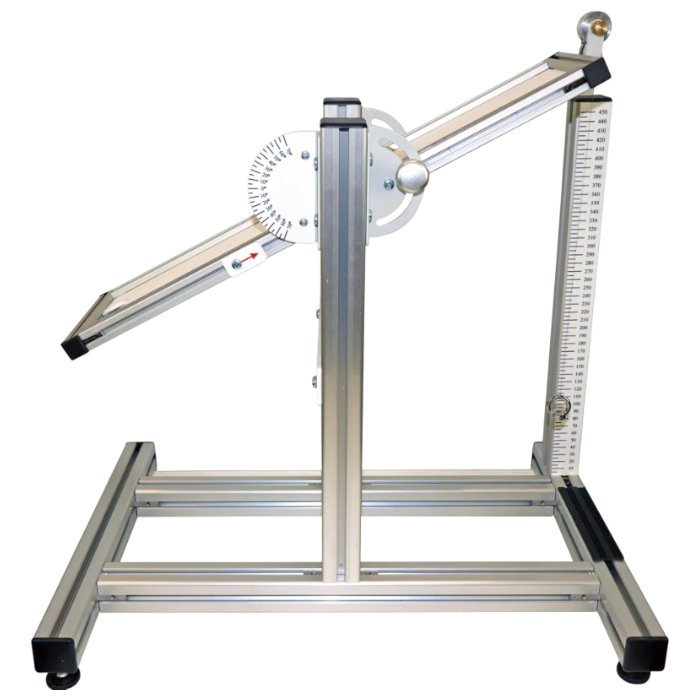

Учебный стенд представляет собой основание из профиля, с установленной на нем поворотной платформой. Поворотная платформа имеет возможность фиксации под различными углами. На поворотной платформе закреплена шкала, а на основании стрелка для определения угла наклона поворотной платформы.

Конструкция основания учебного оборудования обеспечивает закрепление и легкую замену оснований из различных материалов. С одной стороны основания закреплен роликовый блок для перекидывания нити подвеса.

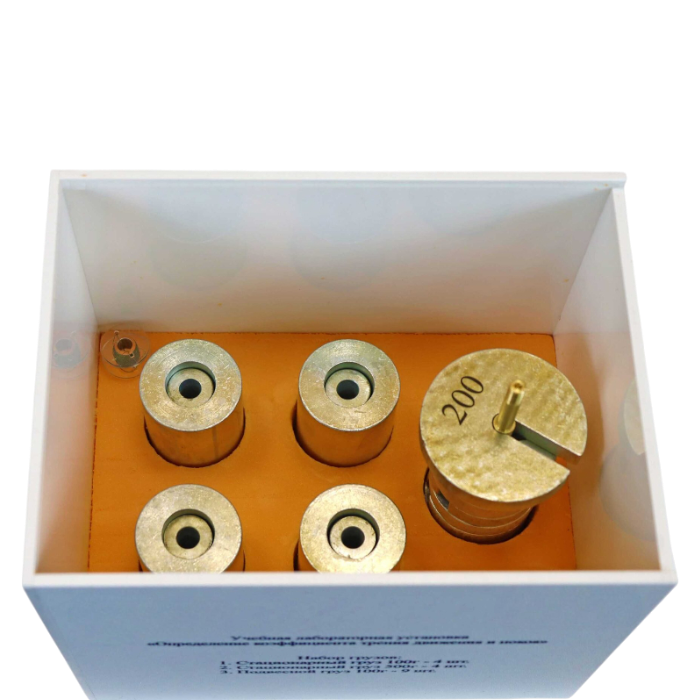

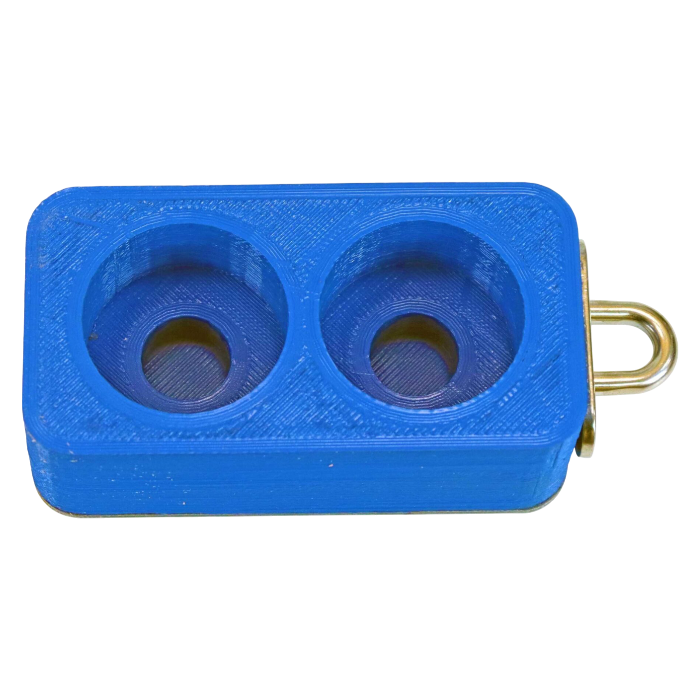

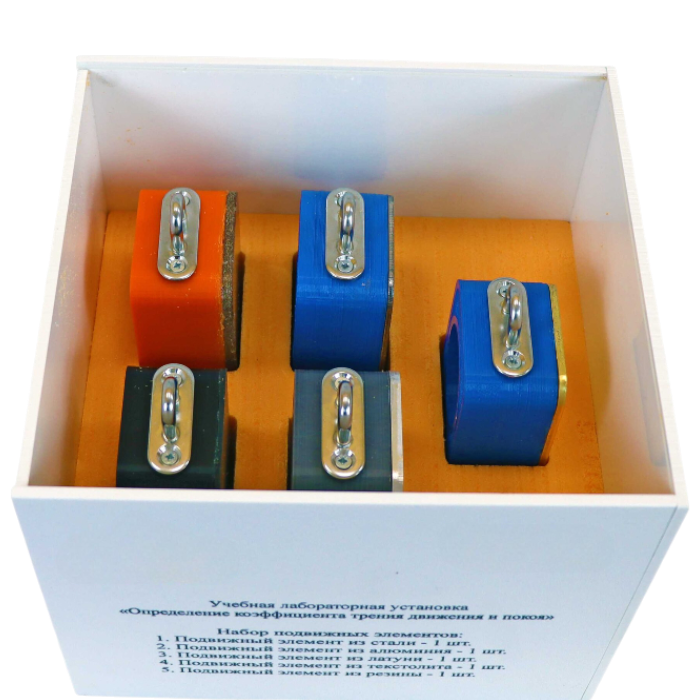

Учебный стенд оснащается подвижными пластинами из различных материалов. Подвижные пластины обеспечивают установку на них грузов и закрепление нити подвеса.

Преимущества

Поворотная платформа имеет возможность поворота в вертикальной плоскости и фиксации в заданных положениях.

Регулировка угла наклона платформы осуществляется с помощью рычажно-винтового привода.

Ручка винта регулировки наклона позволяет плавно изменять угол наклона платформы в пределах ±45º, что достаточно для проведения большинства экспериментов (максимальный угол наклона ограничивает поверхность лабораторного стола).

Для проведения экспериментов по исследованию трения движения, наклонная платформа и вертикальная стойка оборудована системой роликового блока с тяговой нитью, посредством которой осуществляется перемещение образцов подвижных пластин по пластинам опорной платформы.

На вертикальную стойку нанесена шкала (линейка), позволяющая, с помощью секундомера, оценить скорость перемещения образца.

Конструкция основания лабораторной установки обеспечивает закрепление и легкую замену оснований из различных материалов.

Лабораторные работы

1. Измерение коэффициента трения по предельному углу равновесия тела
2. Измерение коэффициента скольжения по времени движения тела вверх по наклонной плоскости
