Типовой комплект учебного оборудования "Приборы и методы измерения давления"

Комплект учебного оборудования «Приборы и методы измерения давления» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков. Комплекс снабжен учебно-методическими материалами.

Стенд предназначен для изучения устройства и принципа действия приборов измерения давления различных типов, а также определения их погрешностей измерений.

В состав учебного стенда входят следующие устройства

• Стрелочный манометр (для определение относительной погрешности измерения при различных уровнях давления)
• Датчик давления с аналоговым выходным сигналом( для определение относительной погрешности измерения при сравнении с показаниями манометра)
• Датчик давления с цифровым выходным сигналом( для  определени относительной погрешности измерения при сравнении с показаниями манометра
• Компрессор
• Вольтметр (мультиметр)

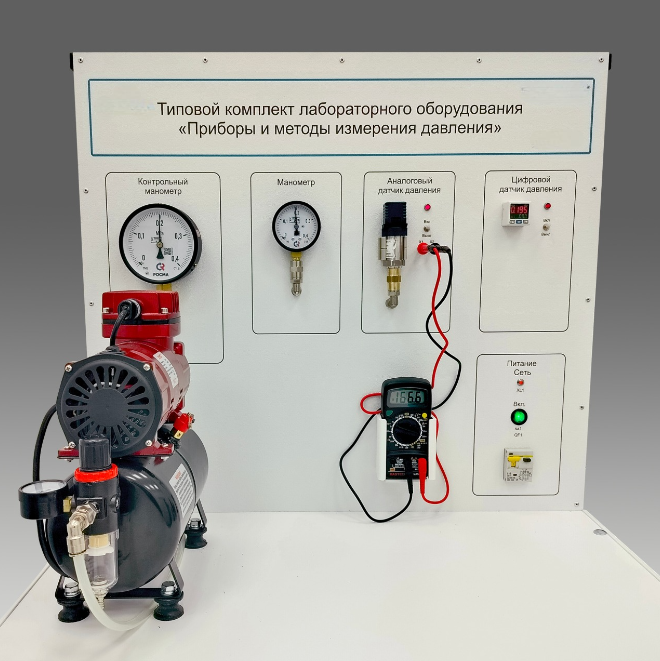

Лабораторный стенд представляет собой моноблок со столешницей, на котором установлены:

• приборы измерения давления;
• компрессор высокого давления с ресивером и группой безопасности;
• автомат и выключатель питания стенда и питания оборудования стенда;
• кнопка включения компрессора низкого давления;
• кран сброса давления компрессора низкого давления;
• кнопки включения питания датчиков давления;

Лабораторные работы

1. Изучение стрелочного манометра, его принципа действия, определение относительной погрешности измерения при различных уровнях давления
2. Изучение индикатора пружинного типа действия, его принципа действия, применения для оценки уровня давления, определение относительной погрешности измерения при различных уровнях давления при сравнении с показаниями манометра
3. Изучение датчика давления с аналоговым выходным сигналом, измеряемым с помощью вольтметра (мультиметра), принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра
4. Изучение датчика давления с цифровым выходным сигналом, принципа действия, определение относительной погрешности измерения при сравнении с показаниями манометра
5. Изучение устройства регулирования давления воздуха в ресивере редукционного клапана
6. Изучение внешней характеристики компрессора, создающего давление воздуха в ресивере
