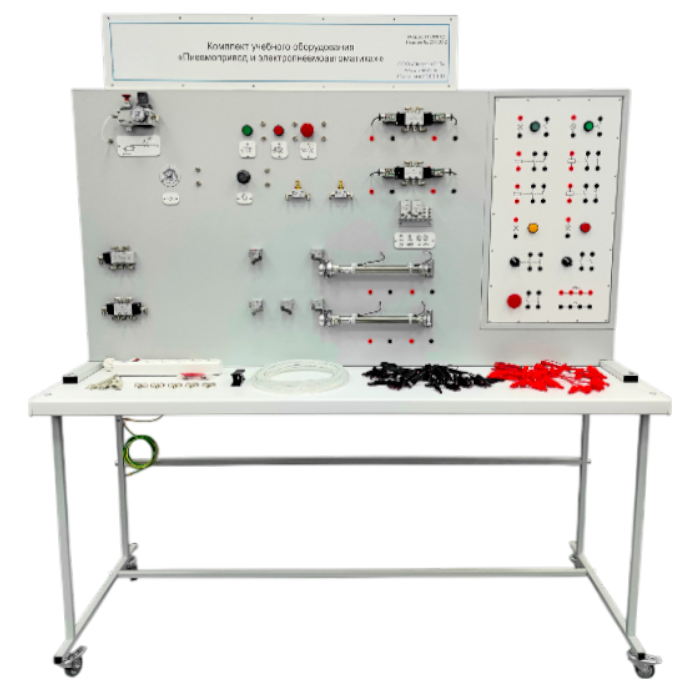

Типовой комплект учебного оборудования «Пневмопривод и электропневмоавтоматика» (22 лабораторные работы)
ОписаниеХарактеристикиКомплектация
Учебный комплект электропневматических элементов для изучения структур и законов управления электропневматическими приводами.
Учебный комплект рассчитан на обучение основам управления пневмоприводами. Элементы стенда жестко закреплены на центральной панели комплекса с целью сокращения времени на монтаж, сохранности элементов и защиты от вандализма. Демонтаж элементов осуществляется только при разборке стенда.
Лабораторные работы
- Демонстрация работы пневмосистемы. Обучение замерам скорости перемещения штока пневмоцилиндра.
- Изучение работы пневматических распределителей с пневматическим управлением.
- Изучение работы пневматических распределителей с электрическим управлением.
- Изучение работы пневматического цилиндра двустороннего действия. Схемы управления пневматическим цилиндром двустороннего действия с применением распределителей.
- Схемы пневмоприводов с дискретным управлением по положению. Применение конечных выключателей в схемах.
- Изучение работы пневматического дросселя с обратным клапаном.
- Дроссельное регулирование скорости пневмопривода. Последовательное дроссельное регулирование с установкой дросселя в линии выхлопа.
- Дроссельное регулирование скорости пневмопривода. Последовательное дроссельное регулирование с установкой дросселя в линии нагнетания.
- Дроссельное регулирование скорости пневмопривода. Параллельное дроссельное регулирование.
- Регулировка давления в системе с помощью редукционного клапана
- Применение логических операций при управлении исполнительным механизмом.
- Логическая операция повторения («ДА»). Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
- Логическая операция повторения («ДА»). Реализация логической функции пневматическими устройствами при электроконтактном входном сигнале
- Логическая операция инверсия («НЕ»). Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
- Логическая операция инверсия («НЕ»). Реализация логической функции пневматическими устройствами при электроконтактном входном сигнале.
- Логическая операция «ИЛИ». Реализация логической функции с помощью пневматических устройств при использовании нескольких пневматических входных сигналов.
- Логическая операция «ИЛИ». Реализация логической функции с помощью электроконтактных входных сигналов.
- Применение логических операций при управлении исполнительным механизмом. Управление от нескольких пневматических входных сигналов. Разработка пневматических схем с применением логических элементов «ИЛИ».
- Применение логических операций при управлении исполнительным механизмом. Управление от нескольких электрических входных сигналов. Разработка пневматических схем с применением логических элементов «ИЛИ».
- Логическая операция «И». Реализация логической функции пневматическими устройствами при пневматическом входном сигнале.
- Логическая операция «И». Реализация логической функции пневматическими устройствами при электрическом входном сигнале.
- Разработка пневматических схем с применением логических операций в различных сочетаниях.
| Габариты |
1600 × 600 × 1800 мм |
| Лабораторных |
22 |
Напряжение питания: 220В, 50Гц
Состав учебного оборудования:
Комплект поставки включает в себя:
- Лабораторная рама – 1 шт. - предназначена для установки блока управления стендом и другого необходимого оборудования. Основание рамы представляет собой сварную конструкцию, выполненную из металлического профиля, покрытого краской. Основание укомплектовывается упорами «Колесо».
- Блок управления стендом «Пневмопривод и электропневмоавтоматика» - предназначен для проведения лабораторно-практических работ. На рамном основании монтируется блок управления стендом, а также пневматическая система стенда. Блок управления предназначен для управления модулями стенда.
Передняя панель блок управления выполнена из пластика, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.
В состав блока управления входит микропроцессорная система, которая предназначена для управления модулями стенда, а также обеспечивает измерение, отображение и сохранение режимных параметров.
Связь с компьютером производится по интерфейсу USB. Управление всеми устройствами производится с помощью уникального протокола обмена.
- Модуль ввода-вывода – 1 шт. - предназначен для отладки стенда, а также подключения ноутбука к аппаратной части стенда через USB разъем.
На блоке управления стендом размещены:
- Электрическая кнопка – 2 шт.
- Переключатель селекторного типа – 2 шт. Имеет два устойчивых положения.
- Кнопка аварийного останова – 1 шт. Имеет два устойчивых положения. Параллельно выведены 2 контакта нормально замкнутые и нормально разомкнутые
- Блок контактов источника питания – 1 шт.

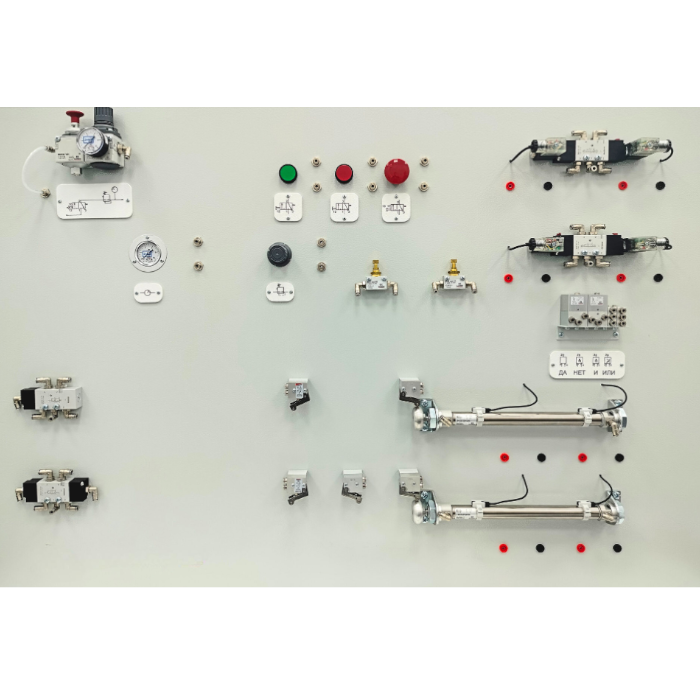

На раме размещена панель пневматическая. На панели размещены и жестко закреплены следующие элементы:
- Блок подготовки воздуха – 1 шт
- Клапан безопасности – 1 шт.
- Регулятор давления 1 шт.
- Манометр с верхним диапазоном измерения 1000 кПа – 1 шт.
- Распределитель – 2 шт. Тип: нормально закрытый, с двусторонним пневматическим управлением
- Распределитель 5/2 в количестве – 2 шт. Клапан с двусторонним электрическим управлением, с двумя устойчивыми положениями.
- Логический элемент «НЕТ» в количестве – 1 шт.
- Логический элемент «И» в количестве – 1 шт.
- Логический элемент «ИЛИ» в количестве – 1 шт.
- Пневмоцилиндр двустороннего действия – 2 шт.
- Комплект датчиков к учебному набору электропневматических элементов включающий в себя:
- Геркон – 4 шт. Герконы закреплены на корпусе цилиндра таким образом, что при полностью втянутом штоке цилиндра срабатывает один геркон, при полностью выдвинутом другой.
- Дроссель с обратным клапаном в количестве – 2 шт.
В каналы выхлопа установлены самозаклинивающееся соединение с металлической цангой, с захватом пластикового шланга.
- Комплект для монтажа и обслуживания – 1 шт.
Комплект для монтажа и обслуживания включает в себя следующие элементы:
- Пневматический пластиковый шланг - 20 м.
- Ножницы для пневматического пластикового шланга – 1 шт.
- Набор съемников для самозаклинивающегося соединение различных диаметров.
Стенд укомплектован компрессором с рабочим напряжением 220В, 50Гц.
