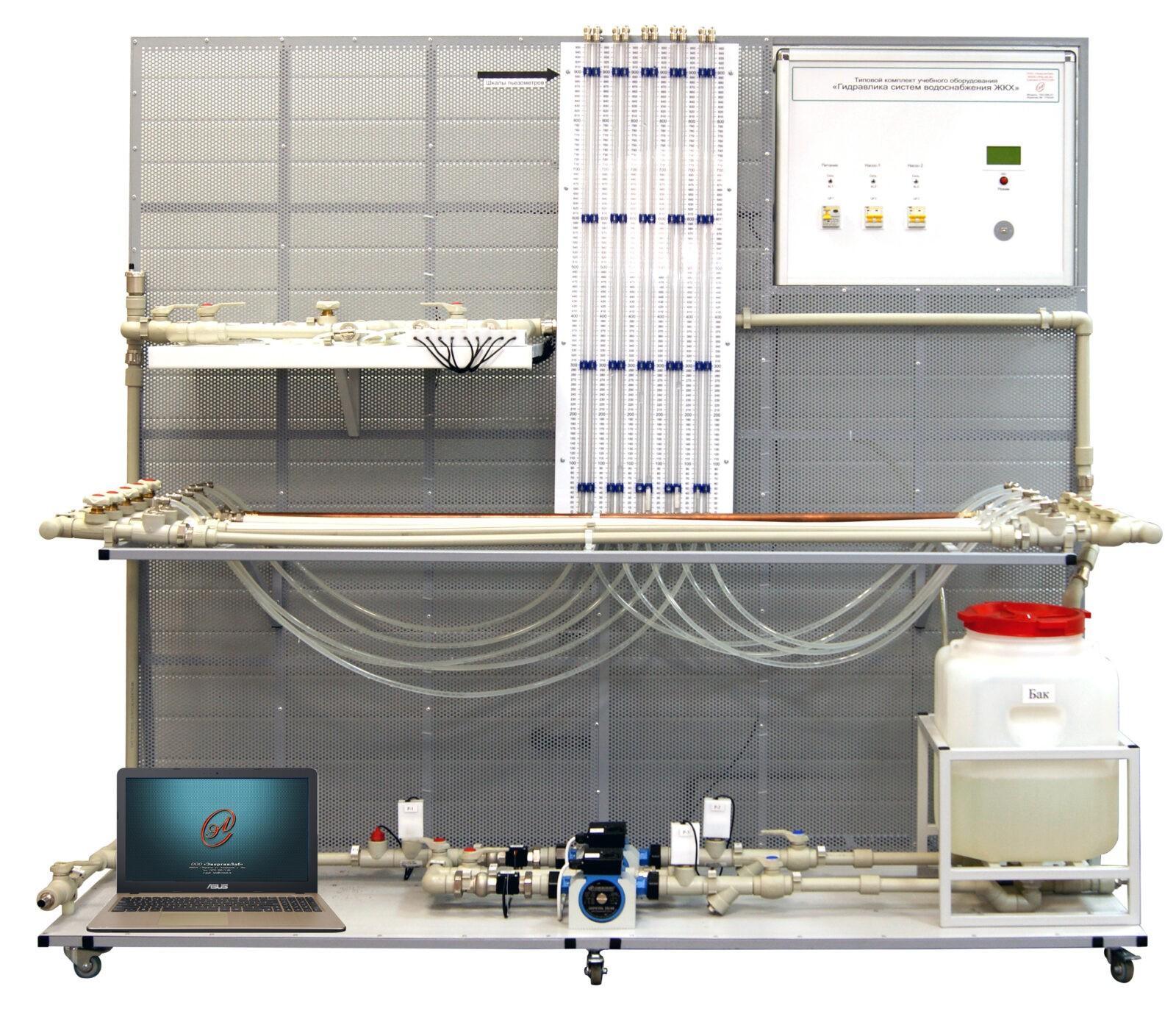

Типовой комплект учебного оборудования «Гидравлика систем водоснабжения ЖКХ»

Стендовое исполнение, компьютерная версия

Учебный стенд используется для исследования течения жидкости (вода): исследование потерь давления (напора) при течении через местные сопротивления и по длине, измерение расхода жидкости с помощью расходомера.
В стенде используется замкнутый поток жидкости (вода).

В состав стенда входит:

1. гидравлический бак;
2. насосы;
3. исследуемые трубопроводы промышленных систем водоснабжения различных типов (полипропиленовые, металлопластиковые, металлические);
4. арматура систем водоснабжения: краны и вентили управления, пьезометрические трубки;
5. датчики давления (не менее 10шт.);
6. микропроцессорная система;
7. учебный регулятор температуры с возможностью плавного регулирования расхода в зависимости от температуры с помощью микропроцессора;
8. ЖК-дисплей;
9. датчик расхода;

Лабораторные работы

1. Исследование характеристик трубопроводов различных типов и диаметров. Сопоставление потерь напора при равных расходах.
2. Исследование потерь давления (напора) при течении через местное сопротивление в виде тройника. Определение коэффициента гидравлического сопротивления.
3. Исследование потерь давления (напора) при течении через местное сопротивление в виде отвода. Определение коэффициента гидравлического сопротивления.
4. Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы. Определение коэффициента гидравлического сопротивления.
5. Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки. Определение коэффициента гидравлического сопротивления регулирующего устройства.
6. Исследование потерь давления (напора) при течении через местное сопротивление в виде вентиля. Определение коэффициента гидравлического сопротивления регулирующего устройства.
7. Определение напорных характеристик насоса.
