Типовой комплект учебного оборудования «Электробезопасность в установках до 1000 В»

Комплект учебного лабораторного оборудования «Электробезопасность в установках до 1000 В» предназначен для проведения лабораторно-практических занятий в учреждениях начального профессионального, среднего профессионального и высшего профессионального образования, для получения базовых и углубленных профессиональных знаний и навыков.

Учебное оборудование позволяет исследовать опасность поражения человека электрическим током при прямом и косвенном прикосновении его к частям, находящимся под напряжением в электроустановках до 1000 В и изучить основные технические способы его защиты, исследовать сопротивления участков тела человека, исследовать явления растекания тока по поверхности грунта.

Потребляемая мощность, В·А, не более 250
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % до 80
Количество человек, которое одновременно и активно может работать на комплекте 2

Лабораторный стенд выполнен в настольном исполнении: тематический моноблок расположен на лабораторном столе заказчика.

Конструкция тематического моноблока обеспечивает возможность подключения внешних модулей и измерительных приборов.

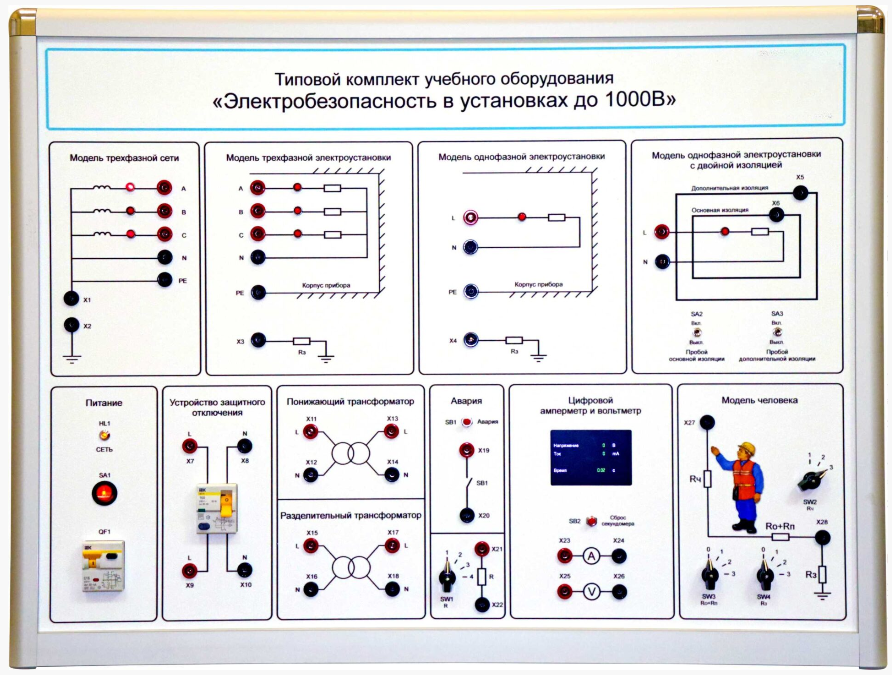

1. Моноблок - 1 шт.

Моноблок предназначен для проведения лабораторно-практических работ по одноименному курсу.

Моноблок имеет основание, выполненное из анодированных алюминиевых профилей, типов С1-141 и С1-041.

Боковые панели моноблока выполнены из AБС пластика, толщиной 4 мм, белого цвета (RAL 9003, теснение Z01). Задняя стенка моноблока выполнена из материала ПВХ, толщиной 5 мм белого цвета (матовый). Лицевая панель выполнена из АБС пластика, толщиной 4 мм, белого цвета (RAL 9003, тиснение Z01).

Надписи, схемы и обозначения на лицевой панели выполнены с помощью цветной УФ термопечати с полиуретановым прозрачным покрытием.

1.1. Модуль «Питание» – 1 шт.

Модуль «Питание» предназначен для ввода однофазного напряжения 220В, защиты от коротких замыканий в элементах стенда, а также подачи низковольтных напряжений питания переменного и постоянного тока к отдельным модулям стенда.

Модуль питания оснащен вводным дифференциальным автоматом, клавишным выключателем Вкл./Выкл. и светодиодной индикацией наличия напряжения на входе стенда.

1.2. Модель трехфазной сети – 1 шт.

Модель представляет собой графическое изображение трехфазной системы. В модели реализована работа одной фазы. Фазное напряжение рабочей фазы: 12В. Модель позволяет изменять сопротивление фазных проводов сети, сопротивления изоляции, сопротивления участков РЕ проводников, и сопротивления повторных заземлителей.

1.3. Модели трех электропотребителей – 1 шт.

Модели трех электропотребителей, два из которых подключены через автоматические выключатели с защитой от сверхтоков и один через устройство защитного отключения, реагирующего на дифференциальный ток предназначены для имитации работы различных потребителей электроэнергии.

1.4. Модель человека – 1 шт.

Модель человека предназначена для исследования действия электрического тока на организм человека.

Модель человека позволяет изменять значения сопротивления обуви и пола, а также сопротивление самого человека.

1.5. Цифровые приборы – 1 шт.

Цифровые приборы предназначены для измерения токов, напряжений и времени.

Цифровой вольтметр позволяет измерять напряжение в различных точках исследуемой схемы.

Цифровой амперметр позволяет измерять ток в различных участках исследуемой схемы.

Секундомер позволяет измерять время срабатывания автоматических выключателей от сверхтоков и время срабатывания дифференциального устройства защитного отключения.

Показания приборов соответствуют значениям параметров в реальной сети.

1.6. Модуль авария – 1 шт.

Модуль авария позволяет имитировать замыкание в различных участках сети.

2. Набор аксессуаров и документов – 1 шт.

2.1 Комплект соединительных проводов и сетевых шнуров – 1 шт.

Комплект представляет собой минимальный набор соединительных проводов и сетевых шнуров, необходимых для выполнения базовых экспериментов.

2.2 Паспорт – 1 шт.

Паспорт – основной документ, определяющий название, состав комплекта, а также гарантийные обязательства.

2.3 Мультимедийная методика – 1 шт.

Мультимедийная методика представляет собой учебный фильм с подробным описанием оборудования, а также краткой демонстрацией выполнения основных экспериментов.

2.4 Комплект технической документации – 1 шт.

2.4.1 Техническое описание оборудование – 1 шт.

Техническое описание оборудования - это комплект сопроводительной документации стенда с подробным описанием основных технических характеристик стенда.

2.4.2 Руководство по выполнению базовых экспериментов – 1 шт.

Руководство должно включать краткие теоретические сведения, цель работ, схемы электрических соединений, а также подробный порядок выполнения лабораторных работ:

1. Действие электрического тока на человека при прямом и косвенном прикосновении его к частям, находящимся под напряжением.
2. Меры защиты от поражения электрическим током (защитное заземление, защитное зануление, защитное отключение).
3. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системами заземления TN-C, TN-S, TN-C-S.
4. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления TT.
5. Защита человека от поражения электрическим током в электроустановках до 1 кВ с системой заземления IT.
6. Исследование характеристик устройств автоматического отключения питания при сверхтоках и устройств защитного отключения.
