Типовой комплект учебного оборудования «Автоматика насосных станций системы водоснабжения»

Типовой комплект учебного оборудования «Автоматика насосных станций системы водоснабжения» (далее по тексту «лабораторная установка») предназначен для проведения лабораторной работы по дисциплине «Автоматизация систем водоснабжения и водоотведения» с описанием теоретических основ теории автоматического регулирования и средств автоматизации. Изложены основы методов контроля и регулирования основных технологических параметров в инженерных системах.

Выполнение лабораторных работ способствует лучшему усвоению теоретического курса, приобретение практических основ. В ходе проведения работ приобретаются навыки в обращении с измерительными приборами и оборудованием, постановке лабораторных задач и обработке экспериментальных данных.

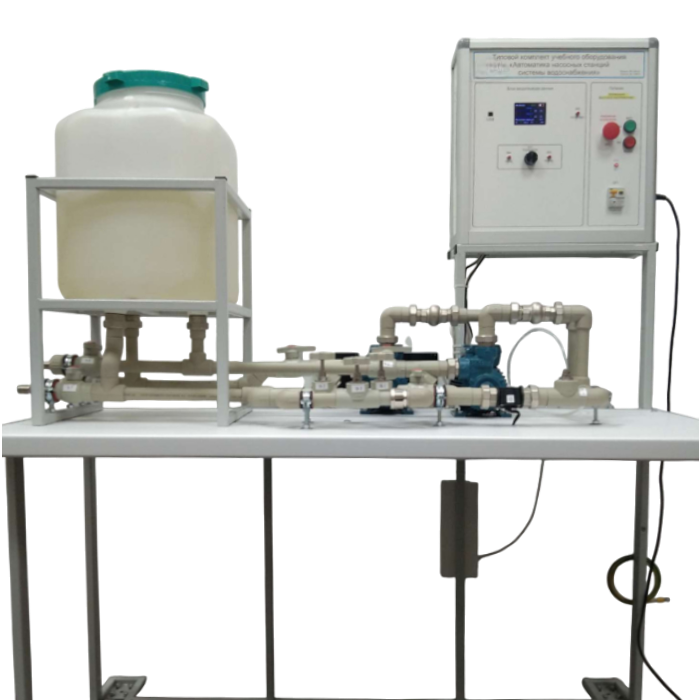

Стенд представляет собой рамное основание, выполненное из металлического профиля покрашенного порошковой краской. Основание имеет поворотные колесные опоры с тормозами. На рамном основании монтируется блок управления стендом, а также гидравлическая система.

Блок управления, выполненный из листовой стали и окрашен порошковой краской светло серого цвета.  Лицевая панель выполнена из ABS пластика, толщиной не менее 4 мм, белого цвета с текстурой «шагрень», для обеспечения устойчивости к царапинам, сколам и другим повреждениям, возможным при длительной эксплуатации стенда. Все надписи и обозначения на лицевой панели выполнены с помощью цветной термопечати.

Блок прикручен к раме стенда на винтах для удобства демонтажа в случае гарантийного ремонта.

Гидравлическая система стенда  выполнена из полипропиленового трубопровода диаметром 25 мм. В состав гидравлической системы входят следующие устройства:

• Два центробежных насоса (производительность 0.48-2.3м3/час, напор 5-41м, мощность 0,33кВт)
• Накопительный бак для холодной воды.
• Датчик расхода воды (диапазон расхода потока 80л/мин, рабочая температура от 0°С до 80°С, температура жидкости до 120°С, рабочее давление от 0 до 1.75МПа).
• Датчик давления (максимальное рабочее давление не менее 200кПа, диапазон рабочих температур от - 40°С до 125°С, предельно допустимое давление не менее  800кПа).
• Запорная арматура для изменения направления потоков жидкости.

Лабораторная установка  должна иметь возможность подключения к компьютеру для передачи данных измерений. Связь с компьютером должна осуществляться по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера.

Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса. Скорость обмена по линиям RS485 может составлять от 9600 до 115200 бод. Протокол обмена LCPE (LAB CommunicationprotocolEngineering или эквивалент), это универсальный протокол, позволяющий легко организовать обмен данными и управление различными модулями из программного комплекса ELAB или эквивалент.

При подключении к ноутбуку измерительная система должна работать под управлением программного комплекса ELAB или эквивалента. Программное обеспечение должно выводить данные в графическом виде, а также сохранять их для дальнейшей обработки в табличном и графическом виде.

Программный комплекс ELAB или эквивалент должен иметь свидетельство о государственной регистрации программы для ЭВМ на интеллектуальную собственность. Программный комплекс ELAB или эквивалент предназначается для управления источниками питания, регистрации данных от измерительных приборов и датчиков, а также дальнейшей обработки и сохранения в различных форматах результатов экспериментальных исследований в окне программы на экране компьютера. Программный комплекс ELAB или эквивалент при каждом запуске должен автоматически определять активный COM порт подключения оборудования, с его подсветкой во всплывающем окне. Доступные модули управления выполнены в едином стиле.

Минимальный состав лабораторных работ:

1. Изучение системы автоматического управления технологическим процессом. Статические и динамические характеристики датчиков.
2. Изучение датчиков расхода, принципов их действия.  Определение статических и динамических характеристик датчика расхода.
3. Изучение датчиков давления, принципов их действия.  Определение статических и динамических характеристик датчика давления

• Типовой комплект учебного оборудования «Автоматика насосных станций системы водоснабжения» – 1 шт.
• Техническая документация на электронном носителе (методические материалы, руководство по эксплуатации, учебный видеоролик) – 1 шт.
• Гарантийный талон – 1 шт.
• Паспорт – 1 шт.
• Ноутбук  – 1 шт.
