Лабораторный стенд "Средства автоматизации и управления"

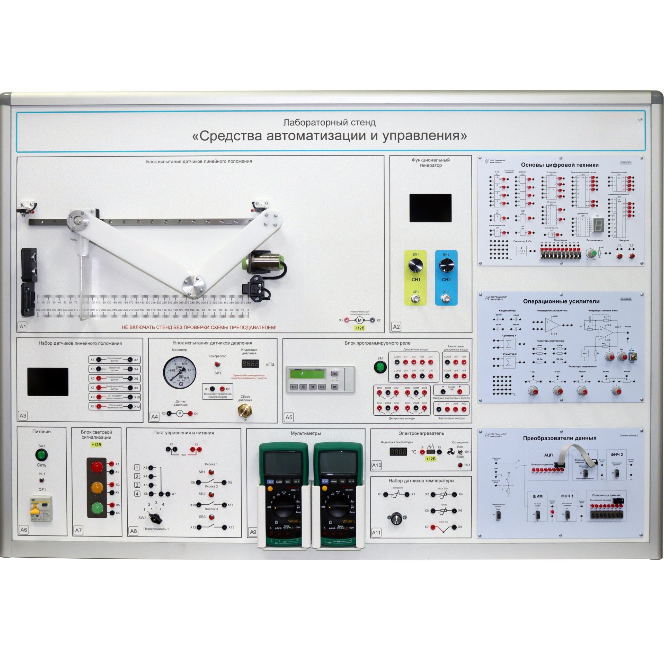

Лабораторный стенд «Средства автоматизации и управления» предназначен для изучения современных датчиков, цифровых устройств, используемых для измерения технологических параметров любого технологического процесса, а также изучения способов автоматического управления этими процессами.

В составе:

• Модуль «Питание»
• Блок испытания датчиков линейного положения
• Набор датчиков линейного положения
  • Индуктивный датчик
  • Ультразвуковой датчик
  • Инфракрасный датчик
  • Емкостной датчик
• Набор датчиков температуры
  • Термореле: термостат регулируемый
  • Термосопротивление - 2 шт (разные характеристики)
  • Термопара ХК
• Блок испытания датчика давления
  • Манометр
  • Пьезорезистивный датчик давления
• Функциональный генератор
• Модуль «Основы цифровой техники»
• Модуль «Операционные усилители»
• Модуль Преобразования данных
• Блок программируемого реле
• Пост управления и питания
• Блок световой сигнализации
• Исполнительный электродвигатель
• Электронагреватель
• Модуль «Мультиметры»
• Компрессор

*Внимание! Моноблочная конструкция может быть заменена на модульную.

Лабораторные работы

Датчики.

• Бесконтактные датчики-выключатели.
• Аналоговые датчики положения.
• Датчик давления.
• Датчики температуры.

Цифровые устройства.

• Исследование базовых логических элементов: И, ИЛИ, НЕ, И-НЕ, ИЛИ-НЕ, исключающее ИЛИ и триггера Шмитта
• Реализация логических функций в различных базисах
• Исследование JK – триггера
• Исследование D – триггера и делителя частоты
• Исследование универсального регистра
• Исследование двоичного счетчика
• Исследование дешифратора семисегментного цифрового индикатора

Аналоговые и аналого-цифровые устройства.

• Операционные усилители.
• Инвертирующий усилитель.
• Неинвертирующий усилитель.
• Суммирующий усилитель.
• Дифференциальный усилитель.
• Исследование операционного усилителя в динамике.
• Цифроаналоговый преобразователь.
• Аналого-цифровой преобразователь.

Программируемое реле.

• Изучение характеристик и особенностей программируемого реле.
• Особенности включения и программирования реле.

Автоматические системы.

• Система автоматического контроля температуры.
• Система автоматического регулирования температуры.
• Система автоматического контроля давления.
• Система автоматического регулирования давления.
• Система автоматического управления электродвигателем.
• Система автоматического управления светофором.
