Лабораторный стенд "Рабочие процессы дизельных двигателей" предназначен для изучения устройства и принципа работы, методов испытания двигателей внутреннего сгорания и измерительной аппаратуры, методов оценки показателей экономичности, методов оценки экологических показателей, методов термометрирования, основных принципов и правил проведения технического обслуживания двигателей внутреннего сгорания.
Оборудование применяется в учреждениях высшего и среднего профессионального образования для получения базовых и углубленных знаний и навыков по курсам: "Двигатели автомобилей и тракторов", "Анализ конструкции и расчет ДВС".

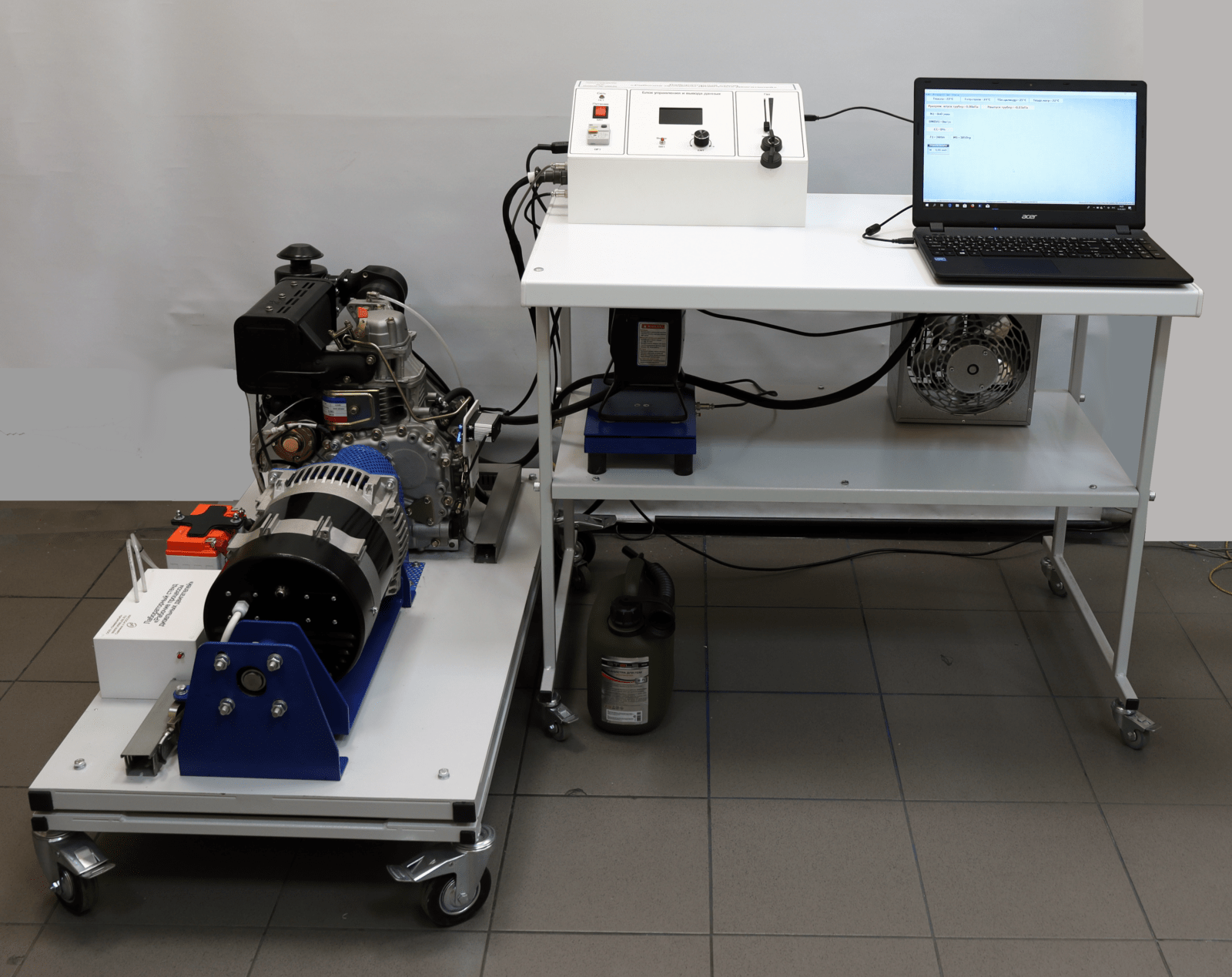

Лабораторный стенд "Рабочие процессы дизельных двигателей" представляет собой одноцилиндровую дизельную установку, оснащенную генератором, и устройством управления, имеющим возможность передачи данных и управления с персонального компьютера. Двигатель оборудован датчиками, в том числе и датчиком крутящего момента. Данные со всех датчиков обрабатываются микропроцессорной системой. Микропроцессорная система предназначена для управления модулями стенда, связи с компьютером, сбора и обработки данных. Система построена на базе 32-х разрядного микроконтроллера с архитектурой ARM.
Микропроцессорная система имеет возможность расширения по средствам подключения дополнительных модулей, связь с которыми осуществляется по интерфейсу RS485, количество одновременно подключаемых модулей ограничено только нагрузочными возможностями интерфейса. Скорость обмена по линиям RS485 составляет от 9600 до 115200 бод (диапазонное значение, установленное производителем). Протокол обмена LCPE (LAB Communication protocol Engineering), это протокол, позволяющий легко организовать обмен данными и управление различными модулями из программного комплекса ELAB.
Связь с компьютером осуществляется по интерфейсу USB имеющему гальваническую развязку для защиты порта компьютера. В комплекте с лабораторным стендом поставляется специальное программное обеспечение, позволяющее осуществлять построение и анализ характеристик ДВС.
