Лабораторный комплекс «Анализ и синтез радиотехнических цепей и сигналов»

Лабораторный комплекс представляет собой рабочее место для бригады студентов из двух человек и содержит ряд функциональных узлов для анализа и синтеза телекоммуникационных цепей и сигналов.

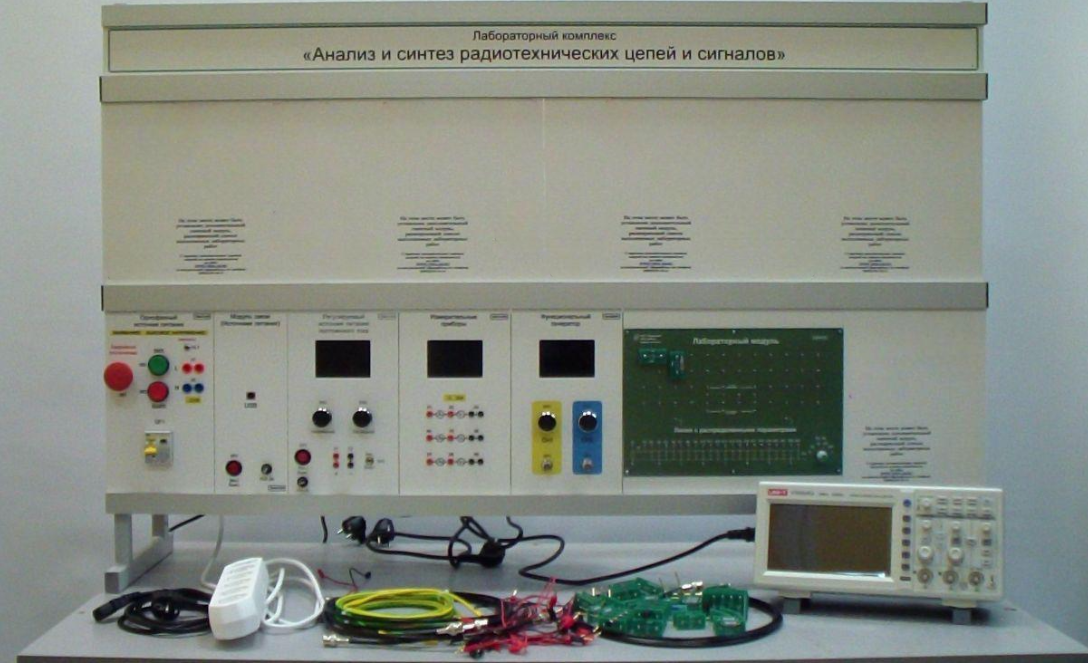

Конструктивно лабораторный комплекс выполнен в напольном исполнении. На лабораторной стойке установлены модули – лабораторный модуль и измерительно-генераторные модули. Цифровой двухканальный осциллограф располагается на лабораторном столе.
Основное измерительное оборудование, включая органы управления и индикации, расположено в модулях. Лабораторный модуль позволяет собирать электрические схемы для проведения лабораторных исследований.

Конструктивно измерительные-генераторные модули выполнены из ABS пластика, белого цвета, что снижает вероятность поражения электрическим током, при пробое на корпус. Надписи, обозначения и предупреждающие знаки выполнены с помощью цветной ультрафиолетовой термопечати с полиуретановым прозрачным покрытием.

Конструктивно лабораторный модуль выполнен из ABS пластика, что снижает вероятность поражения электрическим током, при пробое на корпус. Лицевая панель выполнена из стеклотекстолита зеленого цвета.

Лабораторный комплекс предназначен для проведения лабораторно-практических занятий.

Лабораторные работы

1. Спектральный анализ периодических сигналов
2. Исследование принципов синтеза сигнала из когерентных спектральных составляющих гармоник
3. Анализ прохождения периодических сигналов через однозвенный RC фильтр низких частот
4. Анализ прохождения периодических сигналов через однозвенный RC фильтр высоких частот
5. Анализ прохождения периодических сигналов через многозвенный RC фильтр низких частот
6. Анализ прохождения периодических сигналов через многозвенный RC фильтр высоких частот
7. Анализ прохождения периодических сигналов через однозвенный LC фильтр низких частот
8. Анализ прохождения периодических сигналов через однозвенный LC фильтр высоких частот
9. Анализ прохождения периодических сигналов через многозвенный LC фильтр низких частот
10. Анализ прохождения периодических сигналов через многозвенный LC фильтр высоких частот
11. Анализ прохождения периодических сигналов через полосовой фильтр
12. Анализ прохождения периодических сигналов через нелинейную цепь
13. Анализ работы длинной линии в разных условиях согласования
14. Синтез не инвертирующего усилителя на операционном усилителе
15. Синтез инвертирующего усилителя на операционном усилителе
16. Синтез активного сумматора сигналов на операционном усилителе
