Комплект лабораторного оборудования предназначен для изучения современных датчиков, используемых для измерения технологических параметров любого технологического процесса. Умелое применение датчиков в производстве позволяют задавать, преобразовывать и управлять электрическими величинами, а, следовательно, управлять технологическим процессом.

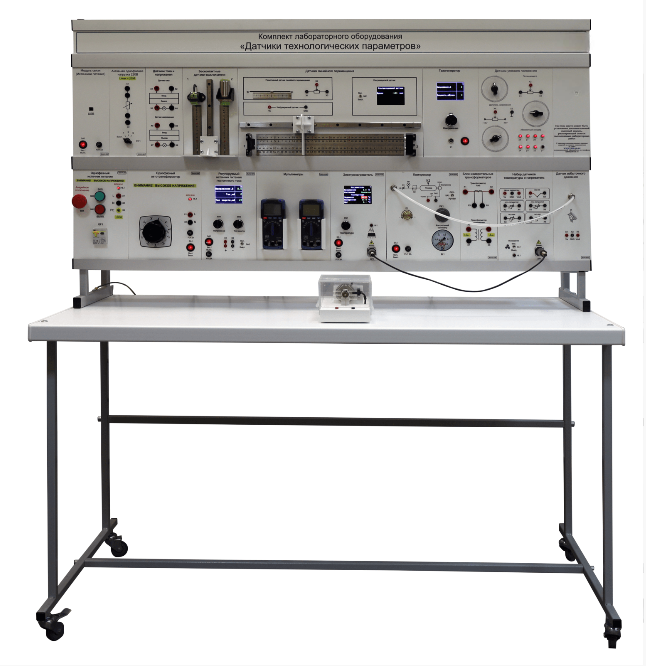

Комплект лабораторного оборудования «Датчики технологических параметров» выполнен в стендовом исполнении: стойка, комплект модулей, лабораторный стол.
Конструкция модулей обеспечивает возможность подключения внешних модулей и измерительных приборов.
Лабораторные работы
- Исследование датчиков тока и напряжения.
- Исследование датчиков температуры.
- Исследование тахогенератора.
- Исследование датчиков линейного перемещения.
- Исследование бесконтактных датчиков-выключателей.
- Исследование датчиков углового положения.
- Исследование датчика давления.
- Лабораторный стол
- Стойка для установки модулей.
- Комплект модулей:
Модуль «Датчик избыточного давления»
Модуль «Набор датчиков температуры и нагреватель»
Модуль «Датчики линейного перемещения»
Модуль «Датчики углового положения»
Модуль «Бесконтактные датчики-выключатели»
Модуль «Датчики тока и напряжения»
Модуль «Тахогенератор»
Модуль «Регулируемый источник питания постоянного тока» - 1 шт
Модуль «Однофазный источник питания» - 1 шт
Модуль «Модуль связи (Источники питания)» - 1 шт
Модуль «Мультиметры» - 1 шт
Модуль «Электронагреватель» - 1 шт
Модуль «Компрессор» - 1 шт
Модуль «Блок измерительных трансформаторов» - 1 шт
Модуль «Однофазный автотрансформатор» - 1 шт
- Комплект соединительных проводов и сетевых шнуров.
- Паспорт
- Мультимедийная методика
- Техническое описание оборудование
- Краткие теоретические сведения
- Руководство по выполнению базовых экспериментов
Потребляемая мощность, В·А 300
Электропитание: от однофазной сети переменного тока с рабочим нулевым и защитным проводниками напряжением, В 220, частота, Гц 50
Класс защиты от поражения электрическим током I
Диапазон рабочих температур, ˚С +10…+35
Влажность, % 75
Габаритные размеры, мм
длина (по фронту) 1400
ширина (ортогонально фронту) 600
высота 1600
Количество человек, которое одновременно и активно может работать на комплекте 2
