Стенд для практикума и проектной деятельности «Аэродинамическая труба»

Предназначение
Стенд предназначен для измерения подъемной силы, аэродинамического сопротивления и характеристик потока в аэродинамической трубе.

Чему научится пользователь
Проведение экспериментов со стендом позволяет учащимся изучить основные явления, сопровождающие движение любых объектов в жидких и газообразных средах, а также познакомиться с базовыми методами экспериментальных исследований в аэродинамике.

Способ работы
— Индивидуально
— Работа парами
— Групповые занятия

Измерения проводятся на настольной модели аэродинамической трубы с закрытой рабочей камерой, обеспечивающей скорость потока до 25 м/с (90 км/ч).
Применение компьютера в качестве инструмента для сбора данных и управления установкой существенно упрощает проведение эксперимента, обработку и представление результатов и, таким образом, позволяет сосредоточить внимание учащихся на физических закономерностях, выявляемых в ходе эксперимента.

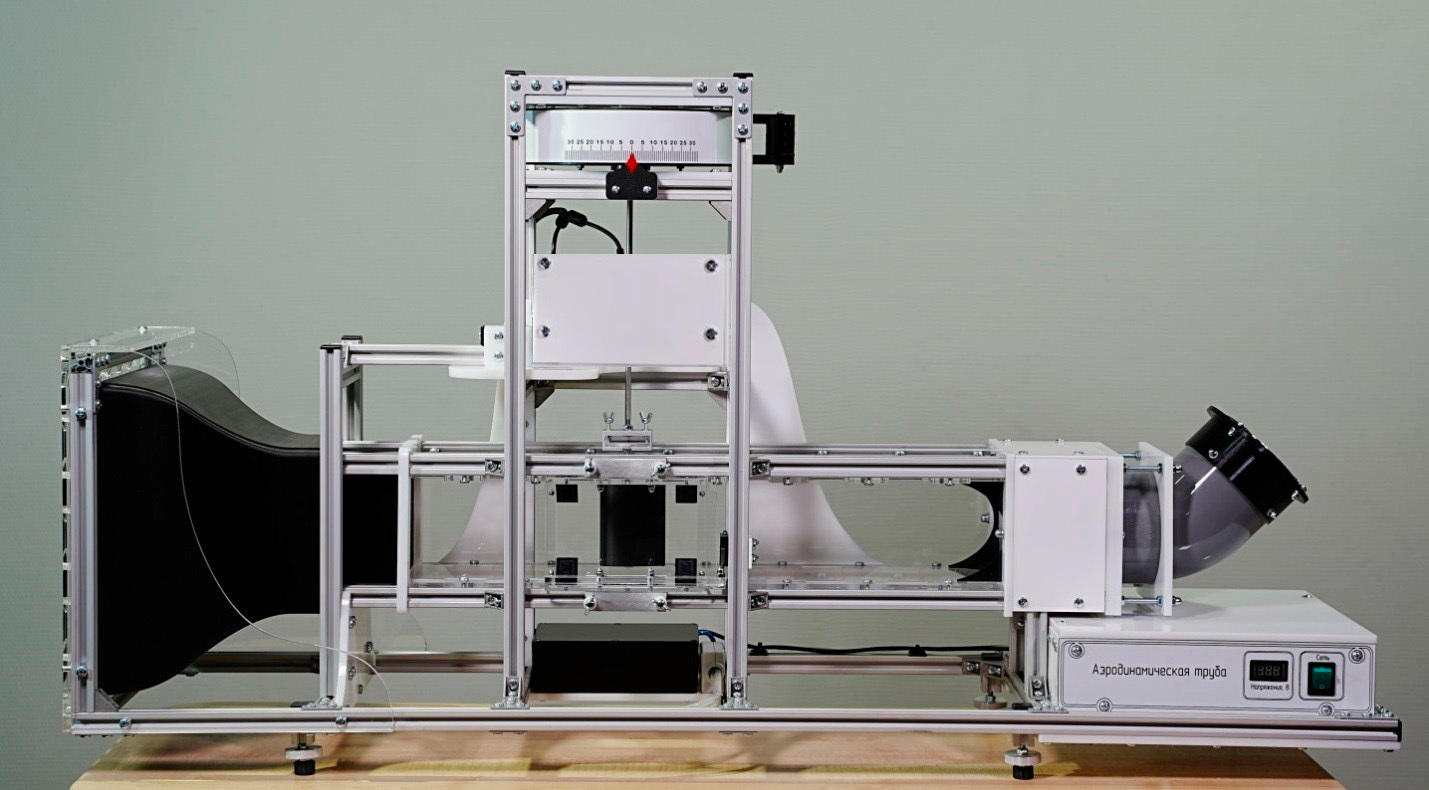

Модель аэродинамической трубы представляет собой дозвуковую аэродинамическую трубу незамкнутого вида с закрытой рабочей частью и всасывающим вентиляторным приводом, включающую в себя следующие элементы:
— Воздухозаборник
— Хонейкомб
— Воздушный канал
— Рабочую камеру с окном
— Встроенные аэродинамические весы
— Вентилятор
— Блок питания и управления
— Контейнер со съемными элементами

Измерение подъемной силы и аэродинамического сопротивления проводятся с помощью 2 датчиков силы, скоростной напор измеряется датчиком дифференциального давления, подключенным к трубке Пито-Прандтля.

Контейнер со съемными элементами содержит:
— Набор обдуваемых образцов (аэродинамических профилей)
— Окно рабочей камеры с трубкой Пито-Прандтля
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов

Методическое пособие
Методическое пособие содержит описание основных явлений, сопровождающих движение любых объектов в жидких и газообразных средах, описание модели аэродинамической трубы, применяемой для проведения измерений и методов измерения аэродинамических характеристик.
В методическом пособие описано 5 опытов, сценарии которых реализованы в программном обеспечении.

Программное обеспечение для проведения экспериментов
Программное обеспечение предназначено для сбора, обработки и представления данных, а также для задания параметров работы стенда и управления его работой при проведении эксперимента.
Рабочий экран содержит окно управления аэродинамической трубой и окна записи данных применяемых датчиков.
ПО позволяет отображать данные, получаемые с датчиков, и выводить на экран результаты их обработки - зависимости коэффициента подъемной силы, коэффициента лобового сопротивления и аэродинамического качества крыла от угла атаки в виде графиков и таблиц.
Отличительной особенностью программного обеспечения является наличие функции трехмерного представления распределения скоростей потока в сечении аэродинамической трубы.
