Лабораторная установка «Изучение изохорного процесса»

Предназначение
Лабораторная установка предназначена для изучения закономерностей изменения параметров газа при изохорном процессе и определения термического коэффициента давления воздуха во время проведения учебных занятий.

Описание

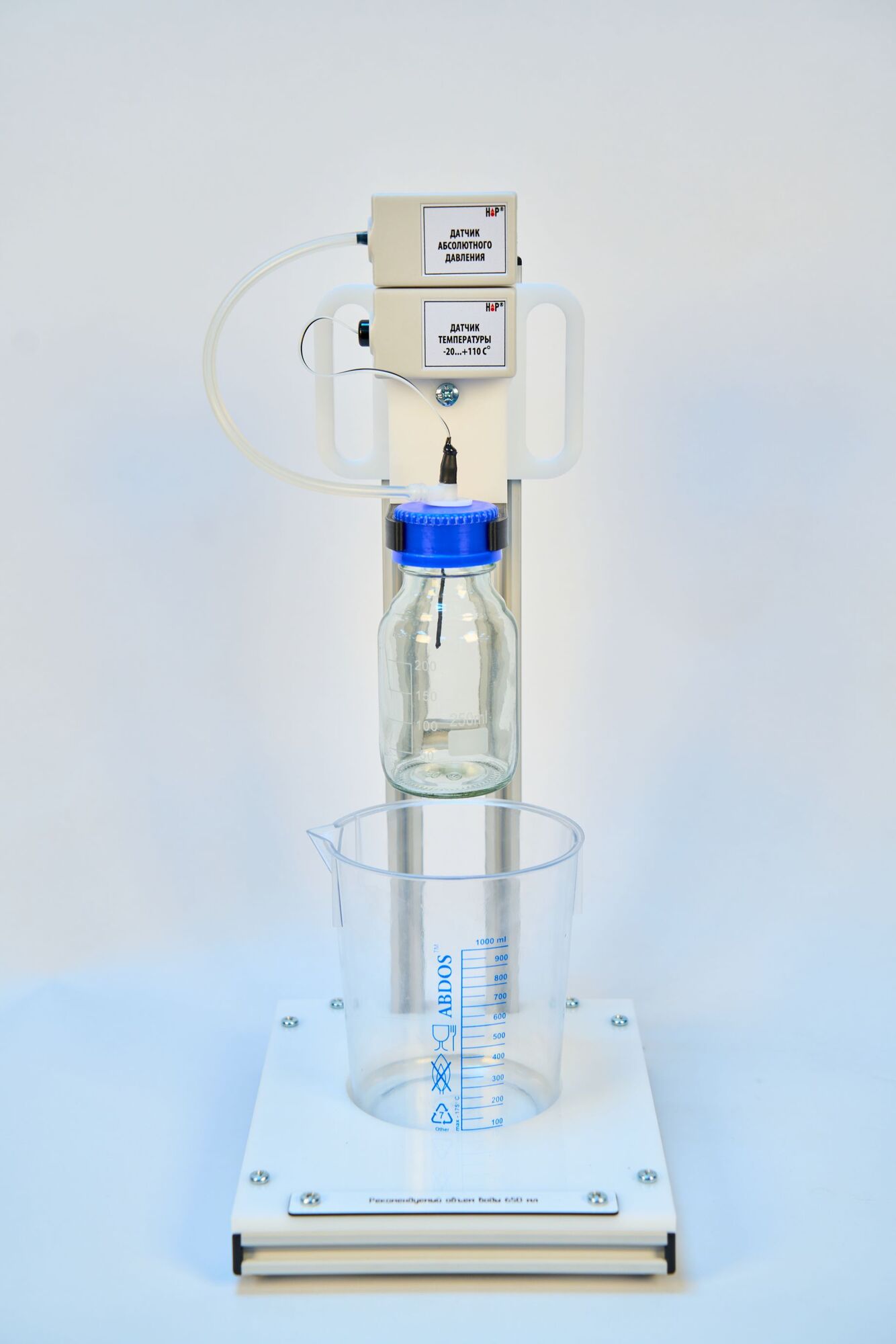

Лабораторная установка представляет собой герметичный стеклянный резервуар для газа, который смонтирован на вертикальной стойке таким образом, чтобы он мог быть погружен в стакан с горячей водой. Давление в нем измеряется цифровым датчиком абсолютного давления, который устанавливается над резервуаром и соединяется с ним гибкой трубкой.
Квазистационарные условия изохорного процесса обеспечиваются при остывании на воздухе предварительно нагретого резервуара, продолжающемся примерно 10 минут. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.

Чему научится пользователь
— Получению экспериментальных точек зависимости давления от температуры при его остывании газа в условиях постоянного объёма
— Проверке соответствия полученной экспериментальной зависимости закону Шарля для изохорного процесса в идеальном газе
— Определению термического коэффициента давления воздуха

— Основание установки с вертикальной стойкой
— Герметичный стеклянный резервуар для газа
— Цифровой датчик температуры
— Цифровой датчик абсолютного давления
— Резервуар для горячей воды
— Соединительный кабель USB (2 штуки)
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Программное обеспечение для проведения экспериментов
Регистрация данных осуществляется в автоматическом режиме на протяжении всего процесса остывания газа, затем 10-15 точек с полученных кривых переносятся в таблицу обработки данных (действие происходит при нажатии экранной кнопки «+»).
Обработка данных включает построение зависимостей давления от температуры, выраженной в градусах Цельсия, и от абсолютной температуры. На первом графике тангенс угла наклона аппроксимирующей данные прямой линии используется для вычисления термического коэффициента давления воздуха, второй график иллюстрирует пропорциональность давления абсолютной температуре.
