Лабораторная установка «Измерение отношения Cp/Cv воздуха»

Предназначение
Лабораторная установка предназначена для изучения закономерностей изменения параметров газа при адиабатном сжатии, измерения отношения теплоемкостей газа при постоянном давлении и постоянном объеме во время проведения учебных занятий.
Показатель адиабаты при измерении определяется на основе анализа параметров газа при осуществлении адиабатического процесса с последующим установлением теплового равновесия с окружающей средой (возврата температуры к первоначальной при постоянном объеме).

Описание

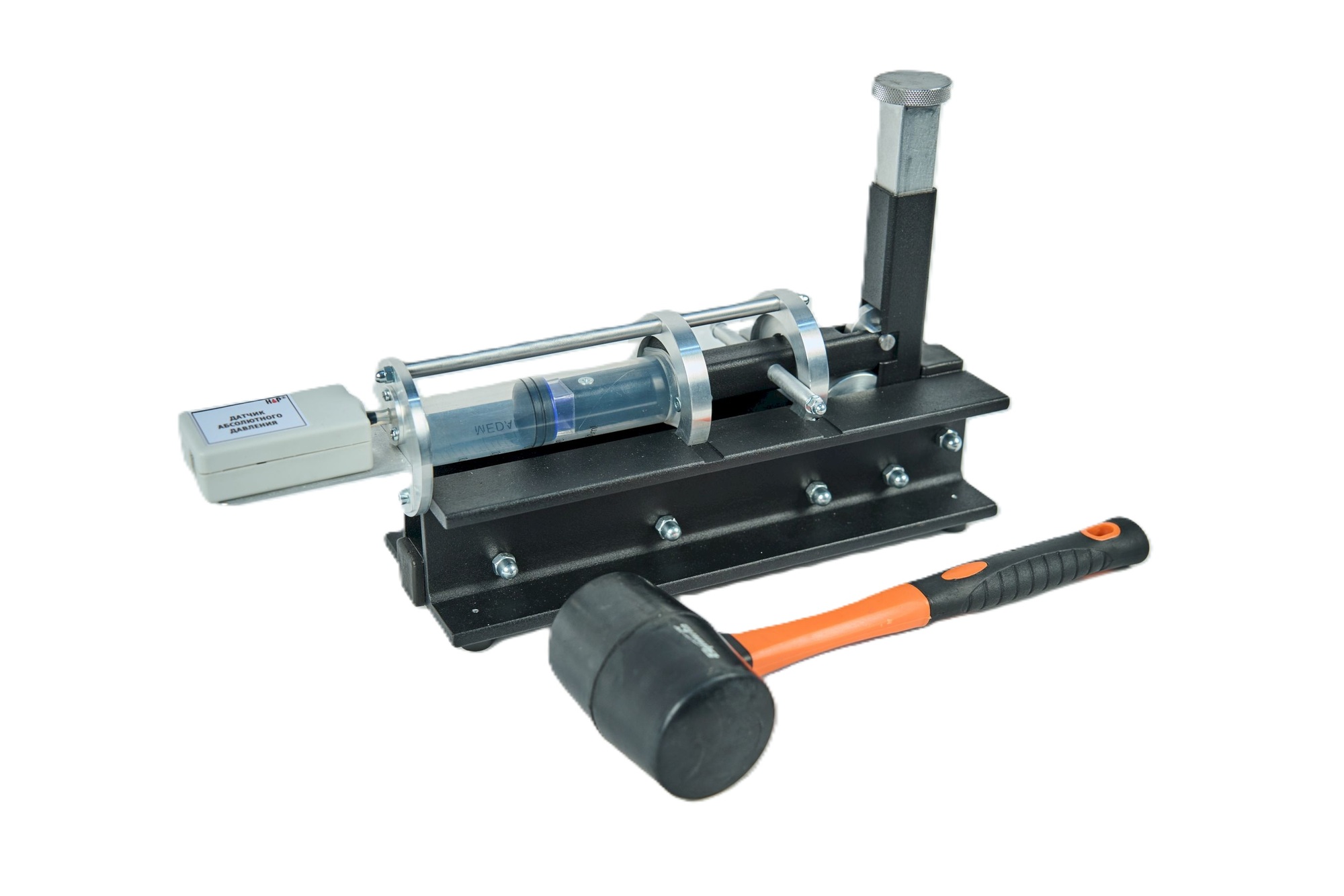

Герметичный резервуар для газа с поршнем смонтирован на массивном основании. Необходимая скорость сжатия газа и, таким образом, адиабатичность процесса обеспечивается при ударе ударным ручным инструментом по клину, который, двигаясь в вертикальном канале, действует на поршень и заставляет его сначала сжимать газ, а затем удерживать газ при минимальном значении объема. Давление газа измеряется датчиком абсолютного давления, который устанавливается вплотную к резервуару и соединяется с ним гибкой трубкой.

Чему научится пользователь
— Изучению закономерностей изменения параметров газа при адиабатном сжатии
— Экспериментальному определению отношения теплоемкостей при постоянном давлении и постоянном объеме

— Основание установки
— Резервуар для воздуха с поршнем
— Цифровой датчик абсолютного давления (диапазон измерений от 0 до 200 кПа)
— Клин
— Ударный ручной инструмент
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Программное обеспечение для проведения экспериментов
Регистрация данных осуществляется с помощью датчика давления, подключенного к компьютеру, на протяжении всего процесса сжатия газа и его последующего остывания при постоянном объеме, при этом скачок давления в момент сжатия газа регистрируется с разрешением по времени 0,5 мс. Обработка данных включает внесение в таблицу трех характерных значений давления и получение показателя адиабаты на основе расчетной формулы. Расчет результата в первом опыте проводится вручную и, если при этом получен правильный результат, то при повторении опыта расчеты проводятся в программе автоматически. Это необходимо для обеспечения определенного контроля действий студента.
